VK 69 Collecteur

Collecteur Uniflexplus+ avec raccord droit Ø125mm adapté à l'installation dans la couche de béton ou la chape.Hauteur : 80mm | 9 x Ø69mm | raccord rond Ø125mm.

Convient pour une installation dans une coulée de béton, une chape ou au plafond ;
Sécurité contre les coups de pied ;
Hauteur d'installation limitée à 80 mm ;
Connexions pour le conduit d'air 80 x 220 mm ;
9 raccords Ø69 mm (recommandé 25 m³/h par tuyau) pour le raccordement aux collecteurs terminaux ;
Pièces encliquetables intégrées avec joints en caoutchouc incorporés pour une étanchéité parfaite ;

	VK69 9 H125	VK69 9 V125	VK69 15 H125	VK69 15 V125	VK69 9 220	VK69 15 220
Dimensions (lon. x lat. x haut.)	385.00 × 591.00 × 126.00	760.00 × 510.00 × 140.00	510.00 × 960.00 × 140.00	510.00 × 960.00 × 140.00	473.00 × 385.00 × 84.00	760.00 × 510.00 × 140.00
Poids	2.18 kg	2.16 kg	3.29 kg	3.24 kg	1.82 kg	2.97 kg
Nombre de connexions	9	9	15	15	9	15
Connexion	Ø69 mm	Ø69 mm	Ø69 mm	Ø69 mm	Ø69 mm	Ø69 mm
Direction de connexion	Connexion latérale	Connexion latérale	Connexion latérale	Connexion latérale	Connexion latérale	Non applicable
Type de connexion	rond	rond	rond	rond	VK 69 Collecteur	rond
Taille du raccord	Ø125 mm	Ø125 mm	Ø125 mm	Ø125 mm	220x80 mm	220x80 mm
Classe de produit ETIM	EC004181	EC004181	EC004181	EC004181	EC004181	EC004181

Type	Description	Numéro d'article

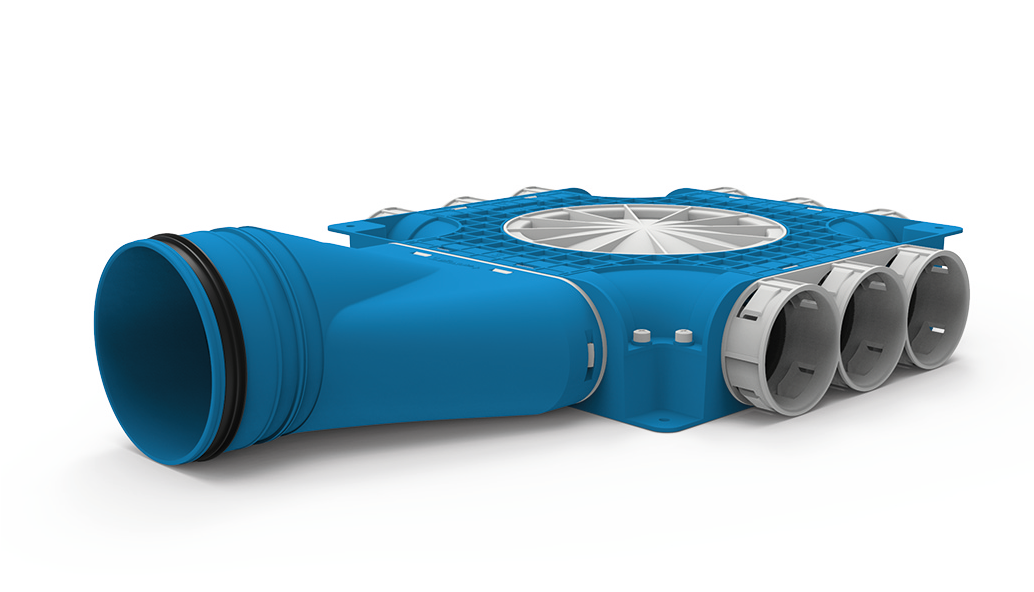

VK69 9 H125	Subcollecteur 1xK 9xØ69 2xD + HØ125 mm	2005000500

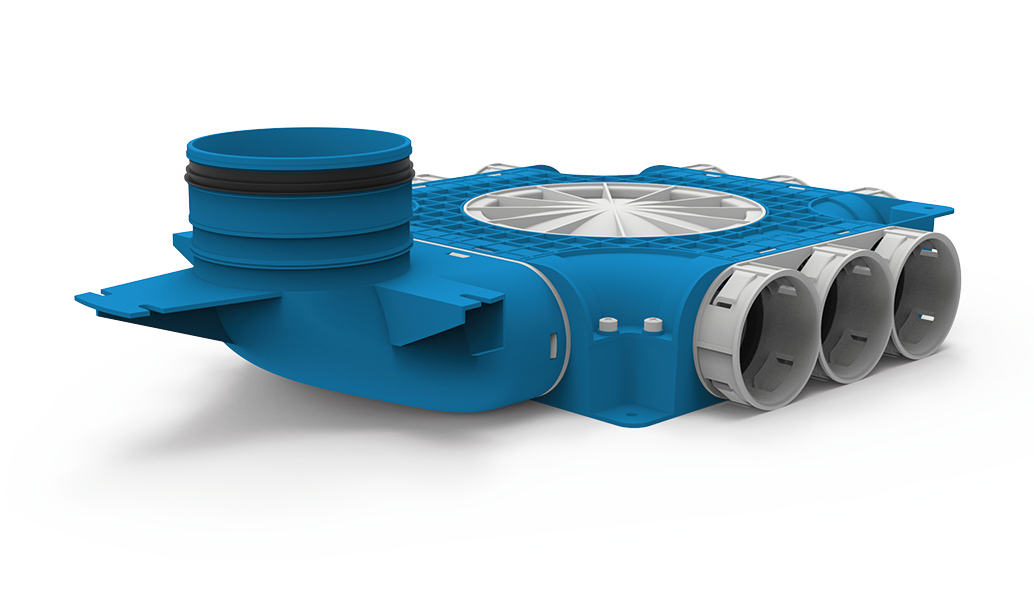

VK69 9 V125	Subcollecteur 1xK 9xØ69 2xD + VØ125 mm	2005000501

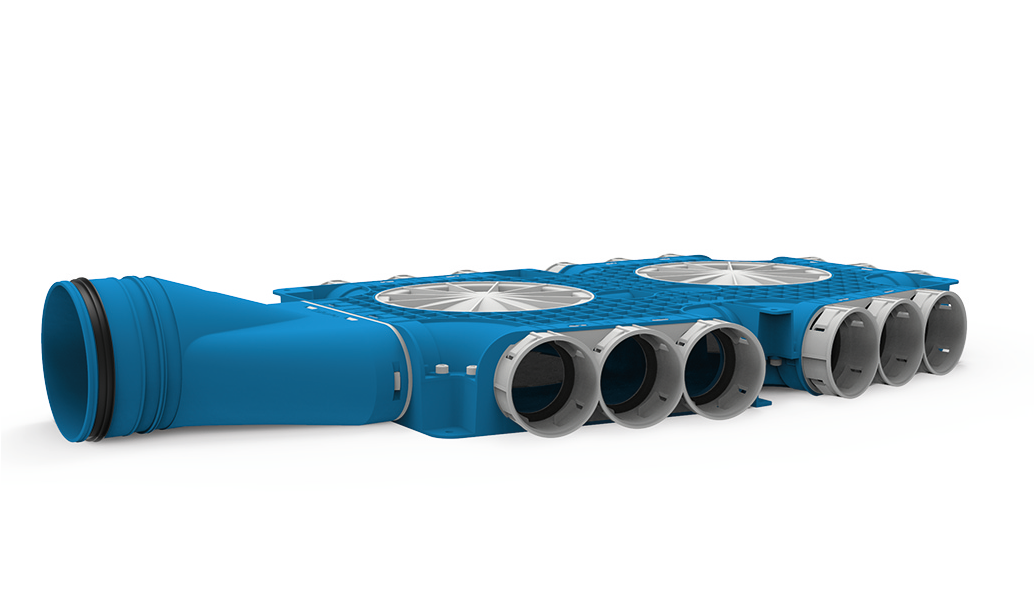

VK69 15 H125	Subcollecteur 1xK 15xØ69 4xD + HØ125 mm	2005000503

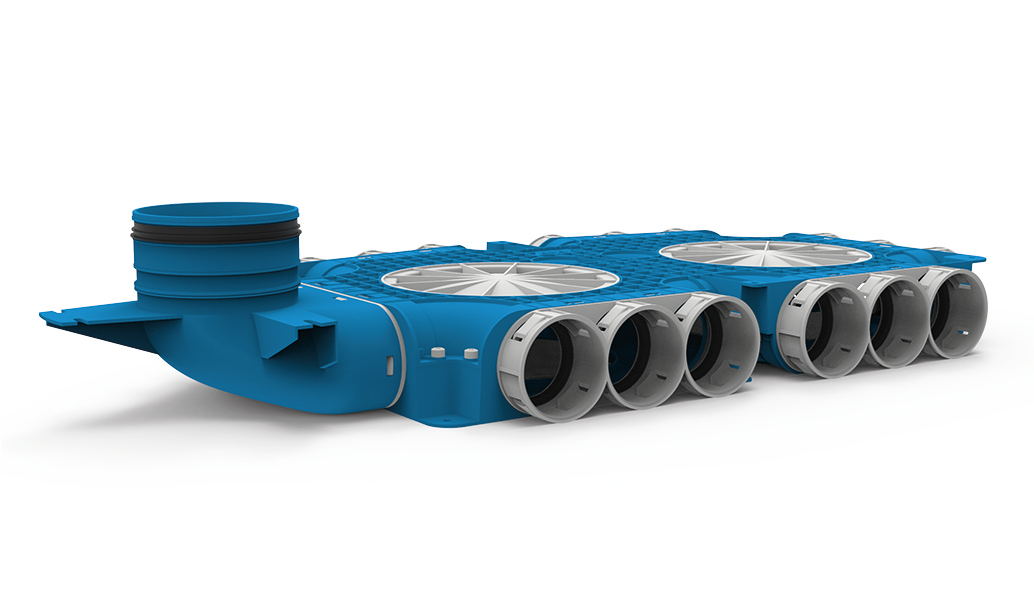

VK69 15 V125	Subcollecteur 1xK 15xØ69 4xD + VØ125 mm	2005000504

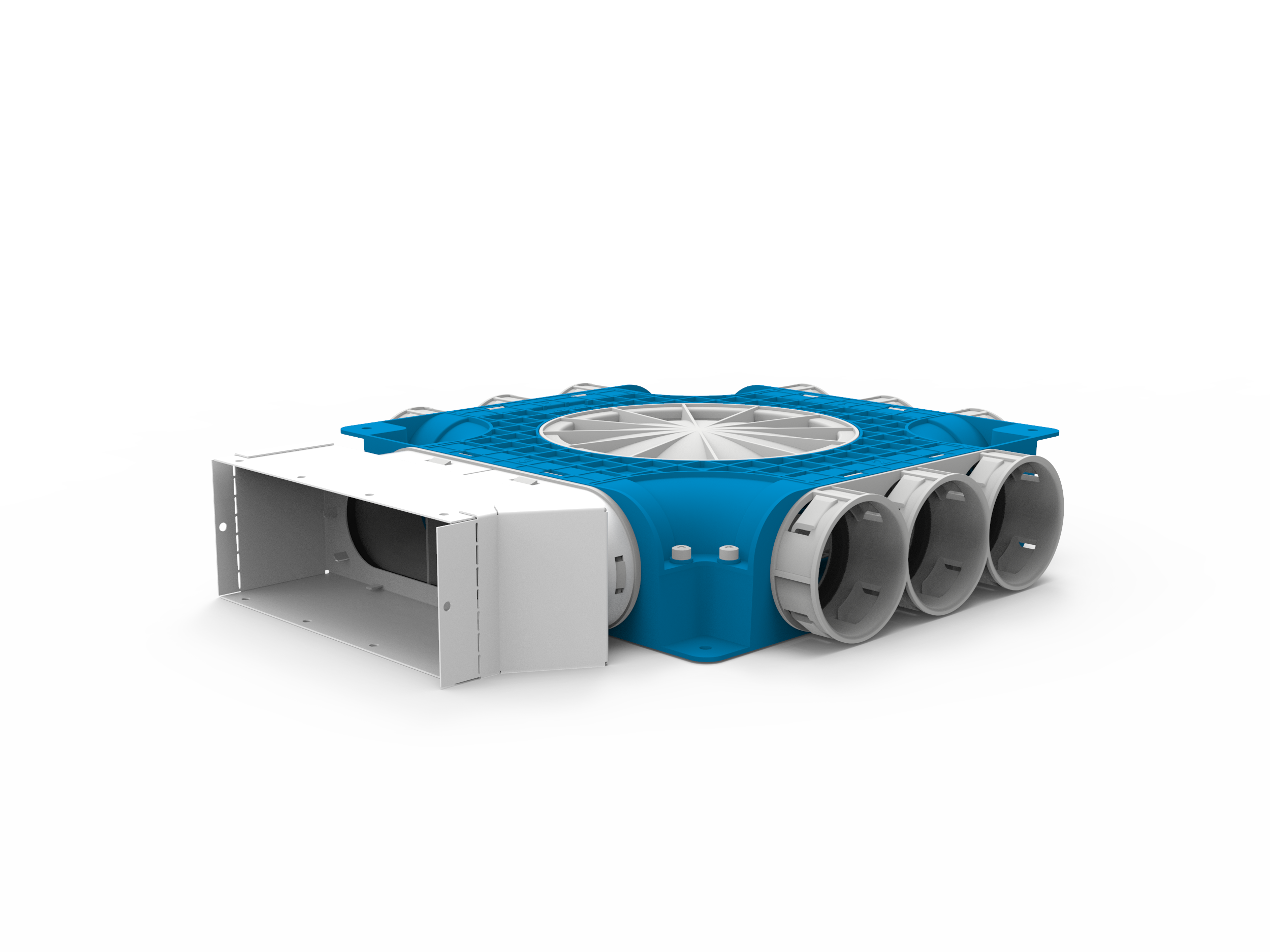

VK69 9 220	Collecteur 1 x K, 9 x Ø69 mm, 2 x D, 220 x 80 mm	2005000537

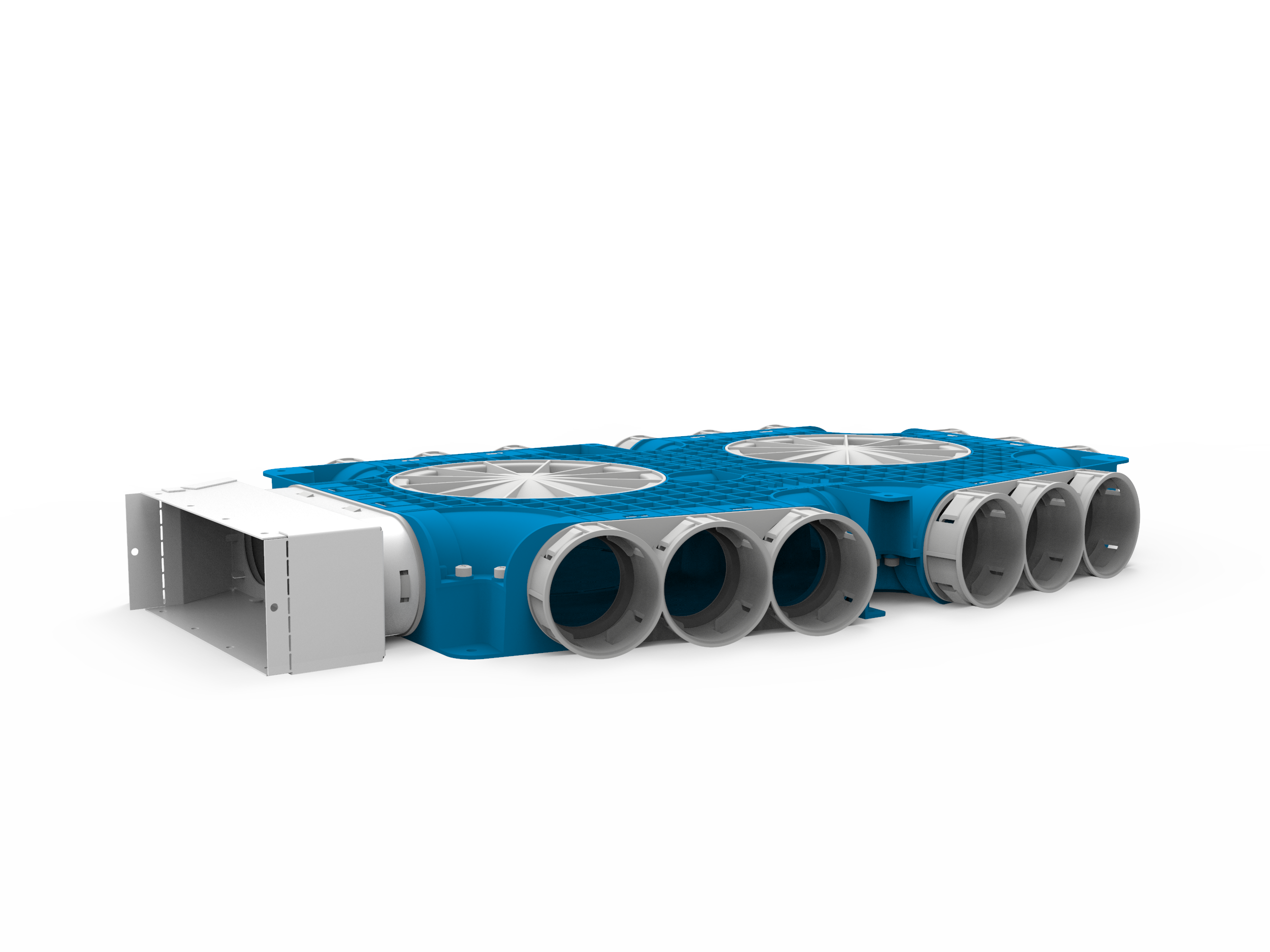

VK69 15 220	Subcollecteur 1xK220x80 15xØ69 4xD	2005000538
