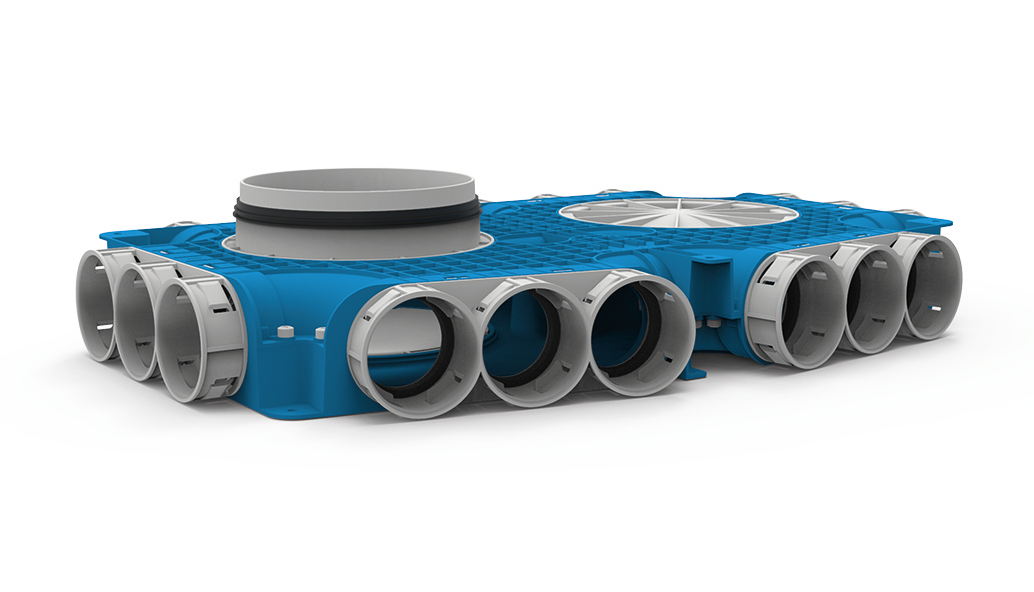

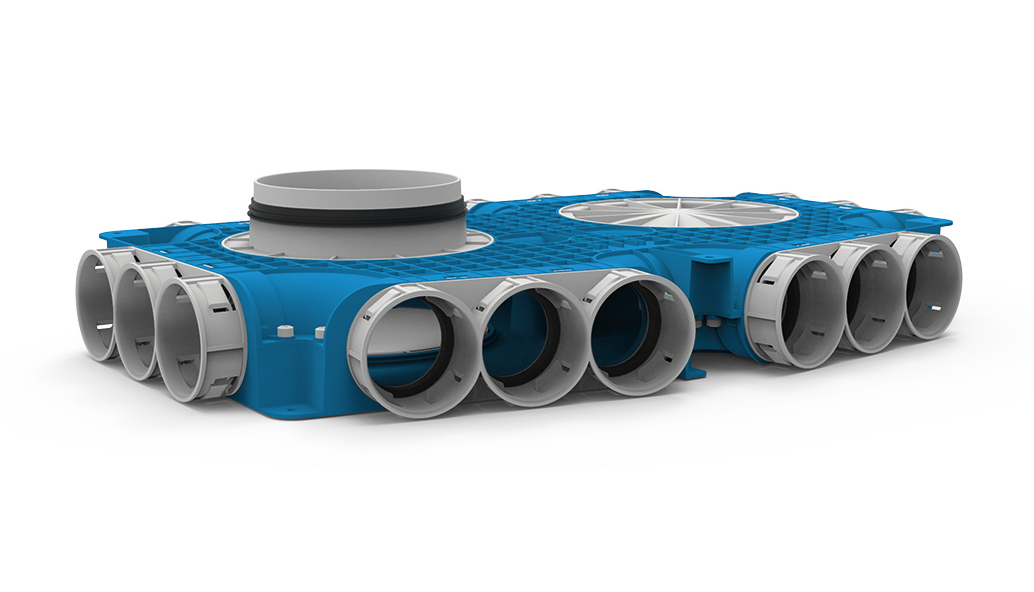

VTVG 69 Collecteur principale
Collecteur de distribution principal Uniflexplus+ pour installation dans la couche de béton ou la chape, ou au plafond pour la distribution d'air dans le système de distribution d'air.Hauteur : 80mm | 18 x Ø69mm | raccord rond Ø160mm.
- Convient pour une installation dans une coulée de béton, une chape ou au plafond ;
- Hauteur d'installation limitée à 80 mm ;
- Sécurité contre les coups de pied ;
- Points de fixation en haut et en bas ;
- Pièces encliquetables intégrées avec joints en caoutchouc incorporés pour une étanchéité parfaite ;
- 18 raccords latéraux Ø69 mm (recommandé 25 m³/h par tuyau) pour la connexion aux collecteurs terminaux ;
| VTVG 69 160 | VTVG 69 180 | |
|---|---|---|
| Dimensions (lon. x lat. x haut.) | 426.00 × 661.00 × 125.00 | 426.00 × 661.00 × 125.00 |
| Poids | 2.30 kg | 2.32 kg |
| Nombre de connexions | 18 | 18 |
| Connexion | Ø69 mm | Ø69 mm |
| Direction de connexion | Connexion supérieur | Connexion supérieur |
| Type de connexion | rond | rond |
| Taille du raccord | Ø160 mm | Ø180 mm |
| Classe de produit ETIM | EC004181 | EC004181 |
| Type | Description | Numéro d'article |
|---|---|---|
| VTVG 69 160 | Collecteur principale 18xØ69 raccord latéral | 2005000484 |
| VTVG 69 180 | Collecteur principale 18xØ69 raccord latéral | 2005000485 |
