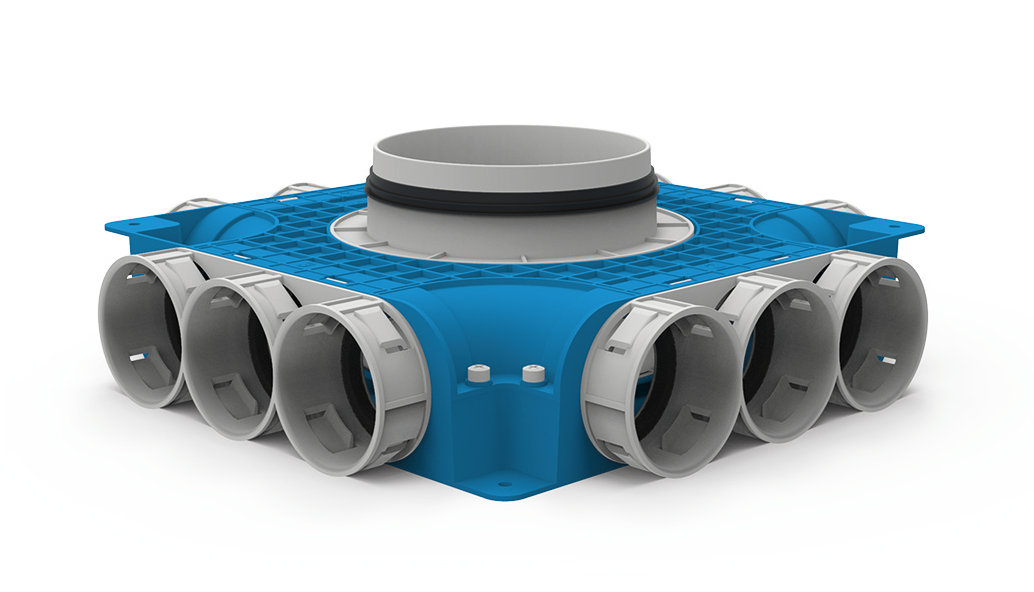

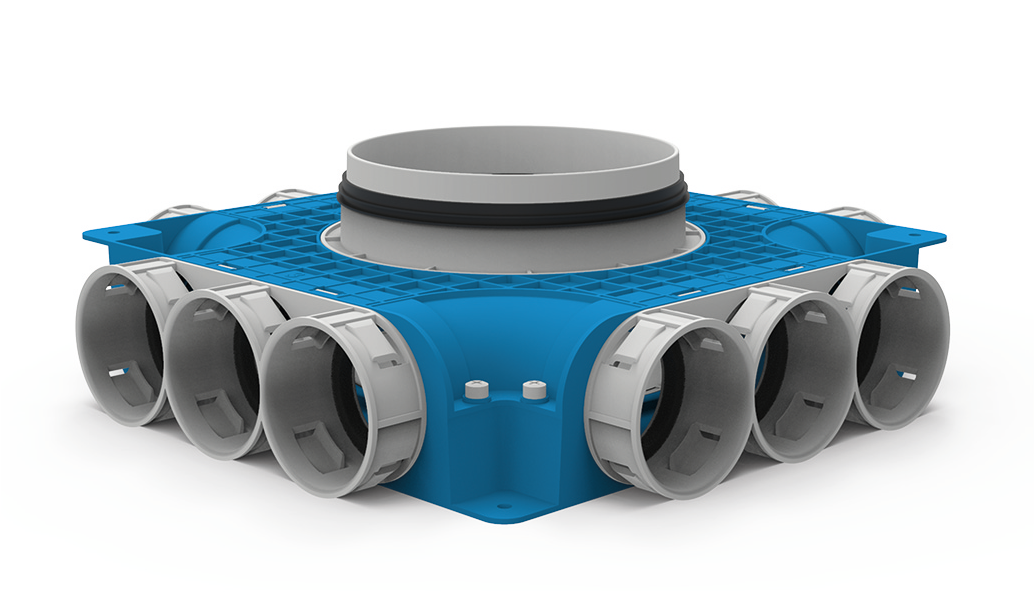

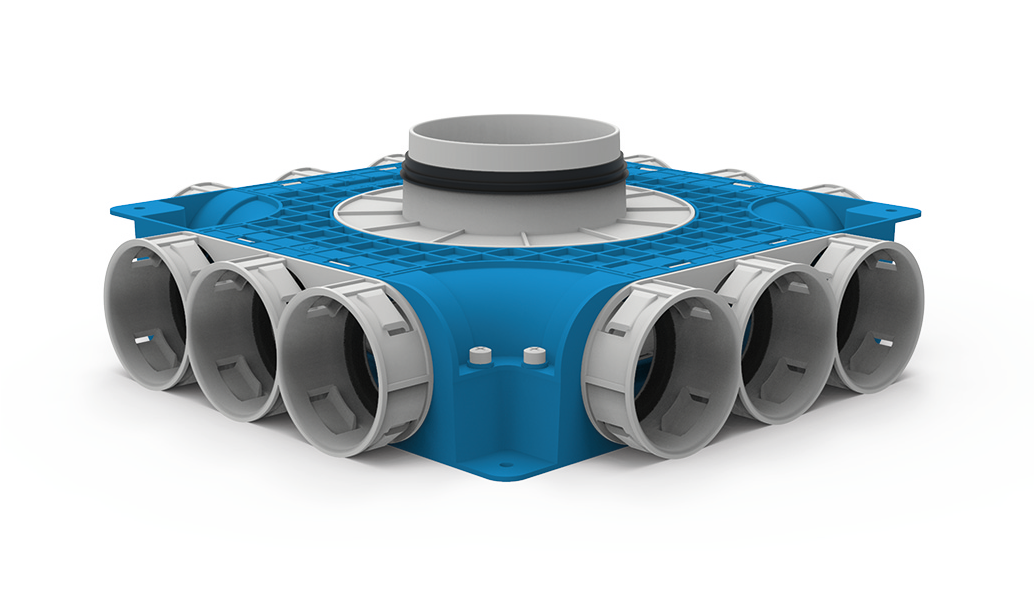

VTVGS 69 Subcollecteur
Collecteur Uniflexplus+ pour installation dans la couche de béton ou la chape, ou au plafond pour la distribution d'air dans le système de distribution d'air.Hauteur : 80mm | 12 x Ø69mm | raccord rond Ø125mm.
- Convient pour une installation dans une coulée de béton, une chape ou au plafond ;
- Hauteur d'installation limitée à 80 mm ;
- Sécurité contre les coups de pied ;
- Points de fixation en haut et en bas ;
- Pièces encliquetables intégrées avec joints en caoutchouc incorporés pour une étanchéité parfaite ;
- 12 raccords latéraux Ø69 mm (recommandé 25 m³/h par tuyau) pour la connexion aux collecteurs terminaux ;
| VTVGS 69 125 | VTVGS 69 160 | VTVGS 69 180 | |
|---|---|---|---|
| Dimensions (lon. x lat. x haut.) | 383.00 × 383.00 × 125.00 | 383.00 × 383.00 × 125.00 | 383.00 × 383.00 × 125.00 |
| Poids | 1.28 kg | 1.30 kg | 1.32 kg |
| Nombre de connexions | 12 | 12 | 12 |
| Connexion | Ø69 mm | Ø69 mm | Ø69 mm |
| Direction de connexion | Connexion supérieur | Connexion supérieur | Connexion supérieur |
| Type de connexion | rond | rond | rond |
| Taille du raccord | Ø125 mm | Ø160 mm | Ø180 mm |
| Classe de produit ETIM | EC004181 | EC004181 | EC004181 |
-
Manuel d'installation - VTVGS 69 125
PDF
2.56 Mo
-
Texte de spécification - VTVGS 69 125
PDF
117.52 Ko
-
Fiche technique - VTVGS 69 125
PDF
5.12 Mo
-
Manuel d'installation - VTVGS 69 160
PDF
2.56 Mo
-
Texte de spécification - VTVGS 69 160
PDF
117.52 Ko
-
Fiche technique - VTVGS 69 160
PDF
5.12 Mo
-
Manuel d'installation - VTVGS 69 180
PDF
2.56 Mo
-
Texte de spécification - VTVGS 69 180
PDF
117.52 Ko
-
Fiche technique - VTVGS 69 180
PDF
5.12 Mo
| Type | Description | Numéro d'article |
|---|---|---|
| VTVGS 69 125 | Subcollecteur 12xØ69 raccord latéral | 2005000486 |
| VTVGS 69 160 | Subcollecteur 12xØ69 raccord latéral | 2005000487 |
| VTVGS 69 180 | Subcollecteur 12xØ69 raccord latéral | 2005000488 |
