VVCH 69 Ventielcollector
De Uniflexplus+ ventielcollector met korte kraag (16mm) voert lucht toe en af in de ruimte. Wordt geleverd inclusief kunststof huls Ø125mm met lengte 250mm en 2 afsluitdoppen Ø69mm.
- Geschikt voor installatie in betonstort, deklaag of aan het plafond;
- Beperkte inbouwhoogte;
- Intrapveilig;
- Geïntegreerde klikdelen met ingewerkte rubber dichtingen;
- 4 bevestingspunten;
- Inclusief kunststof huls Ø125 mm, lengte 250 mm, behalve bij de bulk-verpakking;
- Inclusief afsluitdoppen.
| VVCH 250 69 | VVCHL 250 69 | VVC70CH 69 | |
|---|---|---|---|
| Afmetingen (L x B x H) (mm) | 253.00 × 260.00 × 329.00 | 253.00 × 260.00 × 329.00 | 236.00 × 260.00 × 163.00 |
| Gewicht | 520.00 kg | 565.00 kg | 0.62 kg |
| Aantal aansluitingen | 3 | 3 | 3 |
| Aansluiting | Ø69 mm | Ø69 mm | Ø69 mm |
| Aansluitingsrichting | Zij-aansluiting | Zij-aansluiting | Zij-aansluiting |
| Aansluittype | rond | rond | rond |
| Aansluitmaat | Ø125 mm | Ø125 mm | Ø125 mm |
| ETIM-productklasse | EC004135 | EC004135 | EC004135 |
-
Installatiehandleiding - VVCH 250 69
PDF
2.56 MB
-
Bestektekst - VVCH 250 69
PDF
116.9 kB
-
Technische fiche - VVCH 250 69
PDF
7.05 MB
-
Installatiehandleiding - VVCHL 250 69
PDF
2.56 MB
-
Bestektekst - VVCHL 250 69
PDF
116.9 kB
-
Technische fiche - VVCHL 250 69
PDF
7.05 MB
-
Installatiehandleiding - VVC70CH 69
PDF
2.56 MB
-
Bestektekst - VVC70CH 69
PDF
116.9 kB
-
Technische fiche - VVC70CH 69
PDF
7.05 MB
| Type | Beschrijving | Artikelnummer |
|---|---|---|

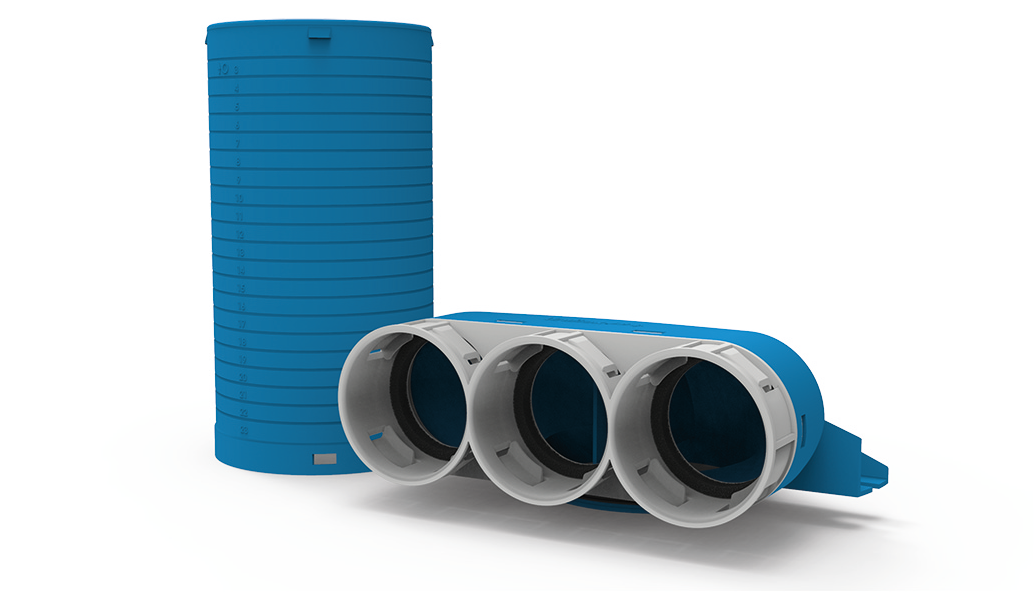

| VVCH 250 69 | Ventielcollector 3xØ69 Ø125 mm H | 2005000465 |

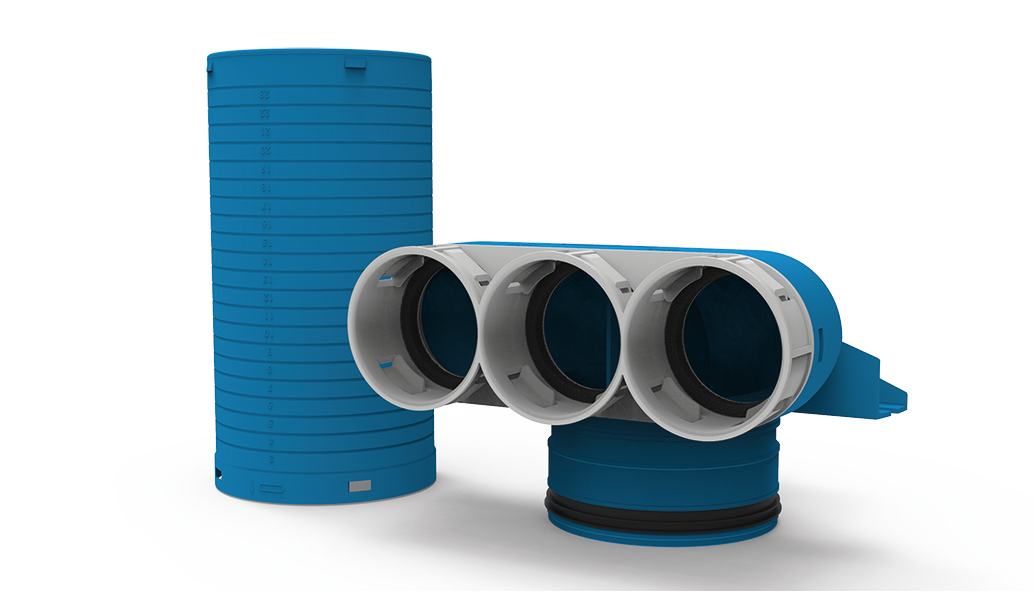

| VVCHL 250 69 | Ventielcollector 3xØ69 Ø125 mm H lang | 2005000467 |

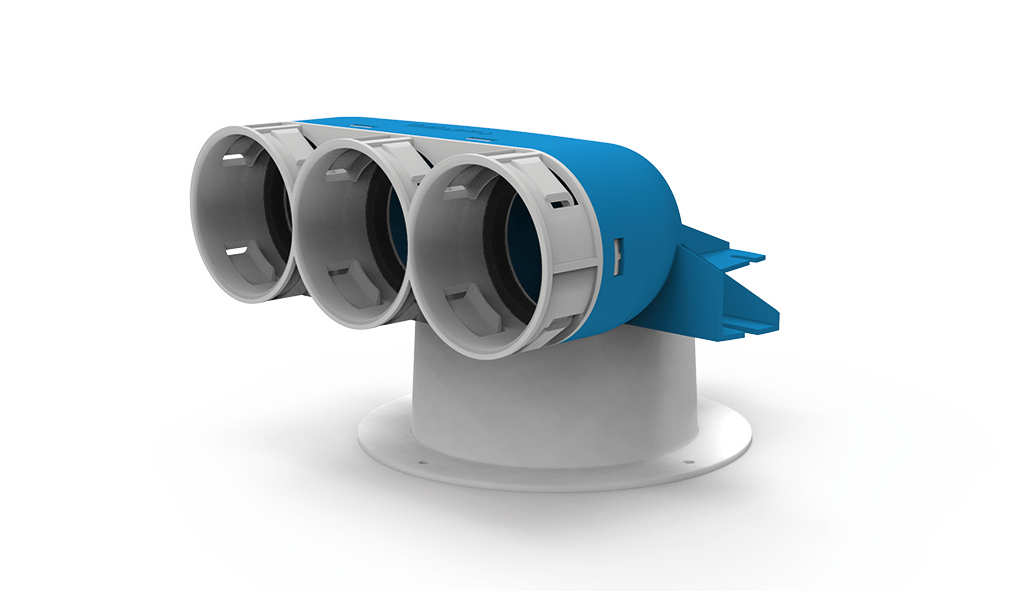

| VVC70CH 69 | Ventielcollector 3xØ69 Ø125 mm met kraag | 2005000470 |
