VTVGS 90 Subcollecteur

Collecteur Uniflexplus+ pour installation dans la coulée ou la chape, ou au plafond pour la distribution d'air dans le système de distribution d'air. Hauteur : 80mm | 4 x Ø90mm | raccord rond Ø125mm.

Convient pour une installation dans une coulée de béton, une chape ou au plafond ;
Hauteur d'installation limitée à 80 mm ;
Sécurité contre les coups de pied ;
Pièces encliquetables intégrées avec joints en caoutchouc incorporés pour une étanchéité parfaite ;
Raccords latéraux pour la connexion aux collecteurs terminaux ;

	VTVGS 90 125	VTVGS 90 180	VTVGS 90 160	VTVGS 290 125	VTVGS 290 160	VTVGS 290 180
Dimensions (lon. x lat. x haut.)	479.00 × 479.00 × 125.00	479.00 × 479.00 × 125.00	479.00 × 479.00 × 125.00	479.00 × 479.00 × 125.00	479.00 × 479.00 × 125.00	479.00 × 479.00 × 125.00
Poids	1.50 kg	1.50 kg	1.50 kg	1.90 kg	1.90 kg	1.90 kg
Nombre de connexions	4	4	4	8	8	8
Connexion	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm
Direction de connexion	Connexion supérieur	Connexion supérieur	Connexion supérieur	Connexion supérieur	Connexion supérieur	Connexion supérieur
Type de connexion	rond	rond	rond	rond	rond	rond
Taille du raccord	Ø125 mm	Ø180 mm	Ø160 mm	Ø125 mm	Ø160 mm	Ø180 mm
Classe de produit ETIM	EC004181	EC004181	EC004181	EC004181	EC004181	EC004181

Type	Description	Numéro d'article

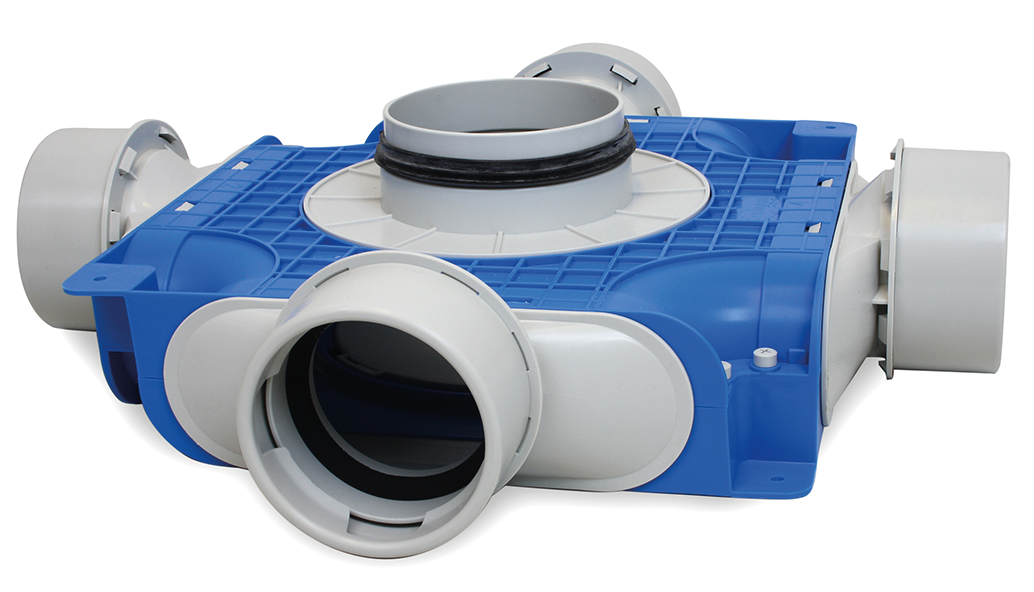

VTVGS 90 125	Subcollecteur 4x90 mm latéral H=80	2005000057

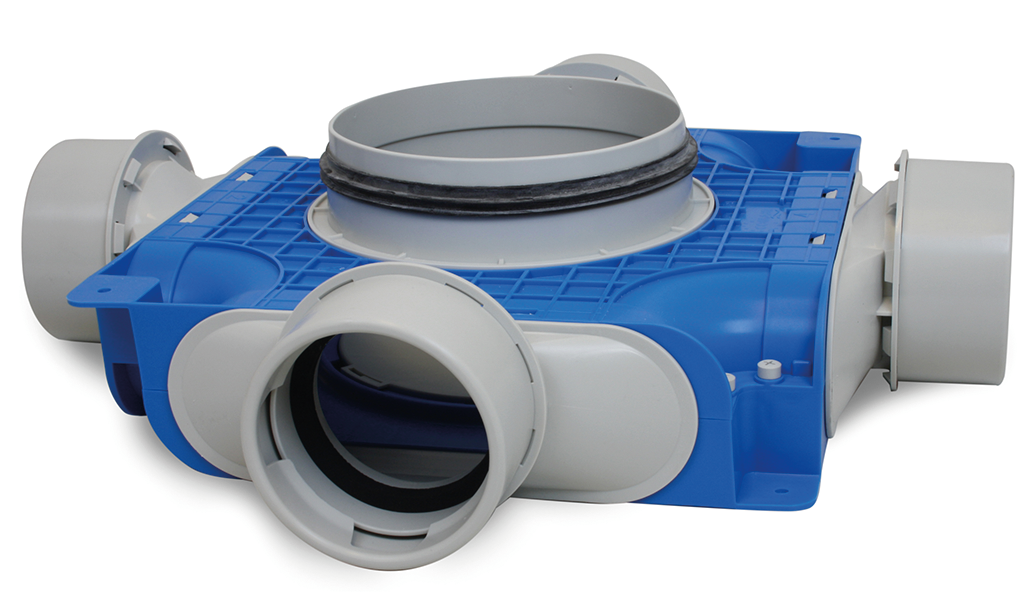

VTVGS 90 180	Subcollecteur 4x90 mm latéral H=80 mm	2005000087

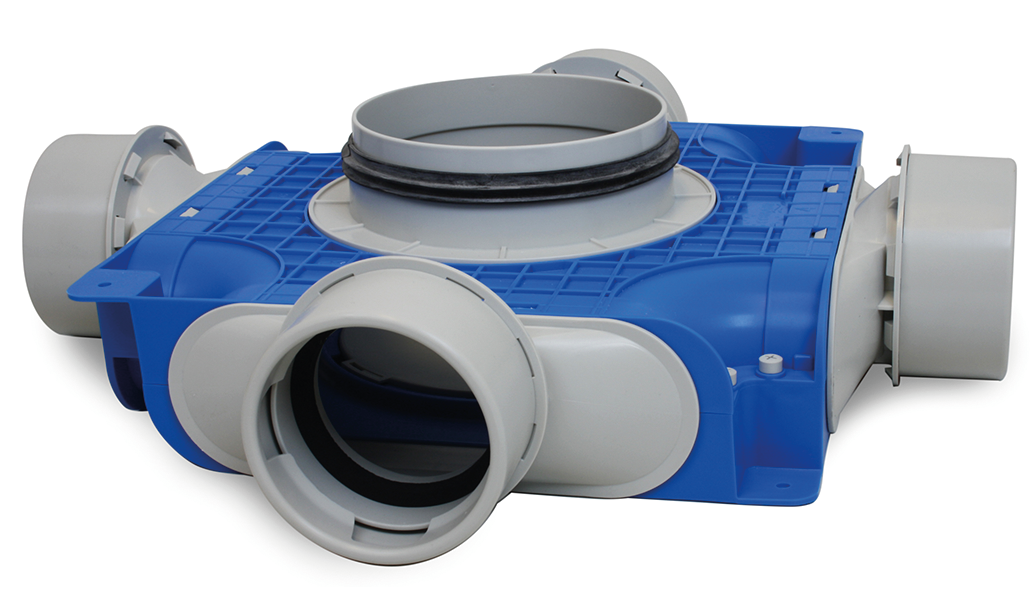

VTVGS 90 160	Subcollecteur 4x90 mm latéral H=80	2005000088

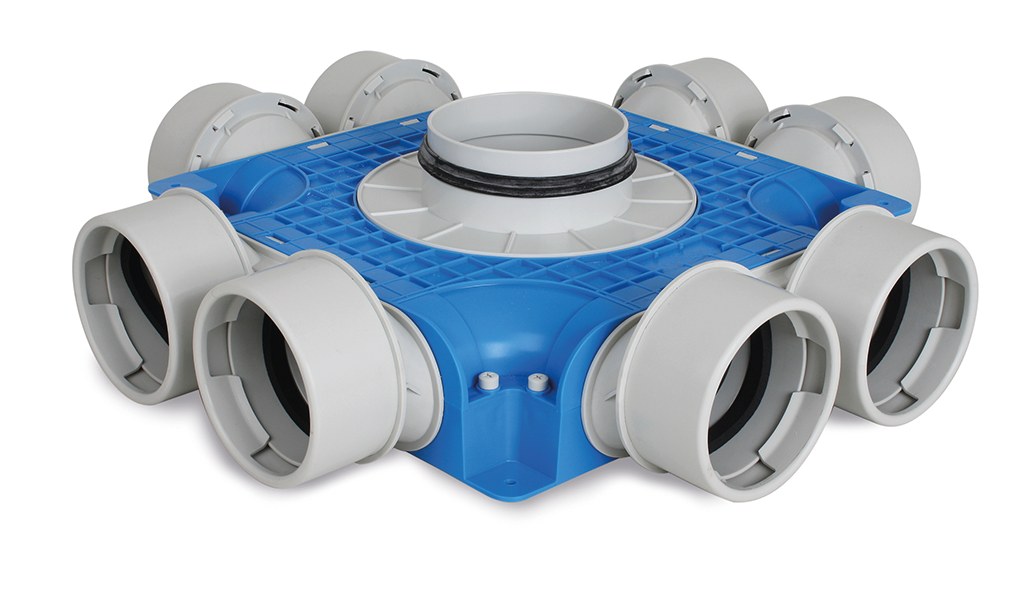

VTVGS 290 125	Subcollecteur 8x90 mm latéral H=80 mm	2005000250

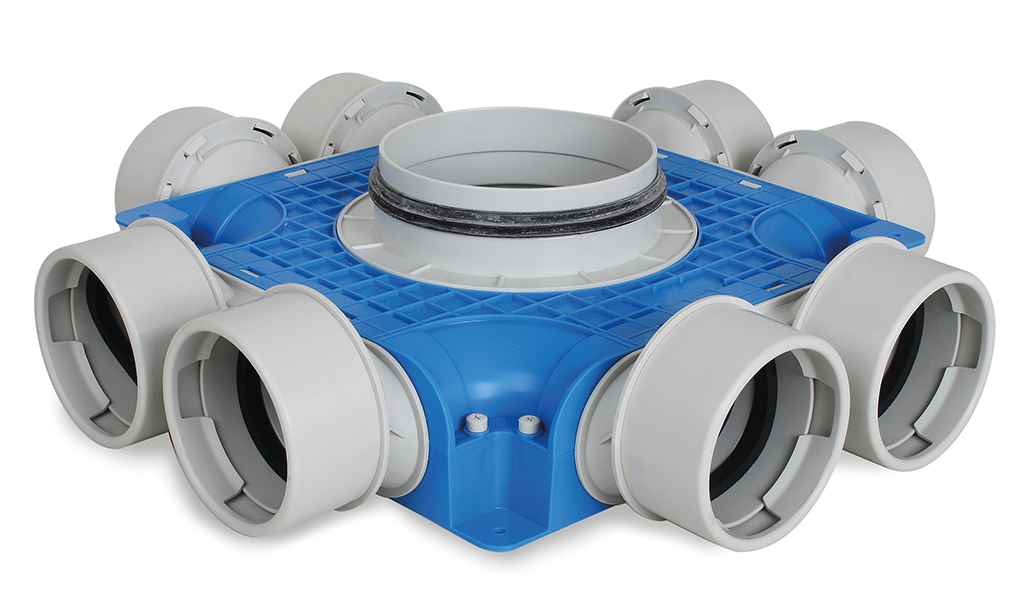

VTVGS 290 160	Subcollecteur 8x90 mm latéral H=80 mm	2005000251

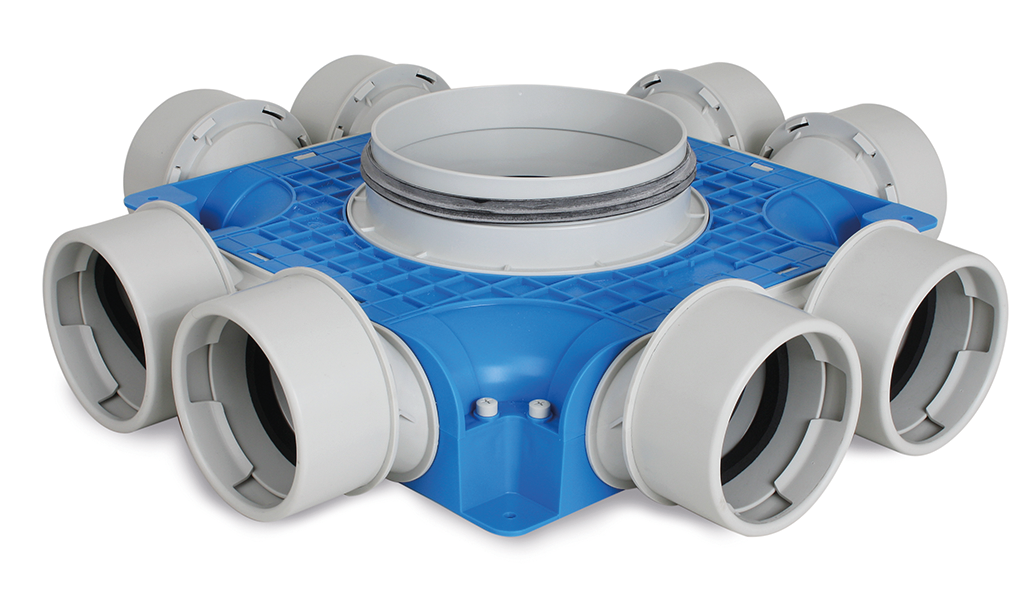

VTVGS 290 180	Subcollecteur 8x90 mm latéral H=80 mm	2005000252
