VK 90 Verdeler

Uniflexplus+ verdeelcollector met rechte achteraansluiting Ø125mm geschikt voor installatie in de stort- of deklaag. Hoogte: 80mm | 3 x Ø90mm | ronde aansluiting Ø125mm.

Hoofdverdeelcollector;
Met 3 aansluitingen Ø90 mm;
Met horizontale aansluiting Ø125 mm.

	VK90 3 H125	VK90 3 V125	VK90 5 H125	VK90 5 V125	VK290 6 H125	VK290 6 V125	VK290 10 H125	VK290 10 V125	VK90 3 220	VK290 6 220	VK90 5 220	VK290 10 220
Afmetingen (L x B x H) (mm)	638.00 × 479.00 × 126.00	627.00 × 479.00 × 149.00	510.00 × 914.00 × 126.00	—	638.00 × 479.00 × 126.00	—	520.00 × 914.00 × 126.00	498.00 × 903.00	—	—	—	—
Aantal aansluitingen	3	3	5	5	6	6	10	10	3	6	5	10
Aansluiting	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm
Aansluitingsrichting	Niet van toepassing	Niet van toepassing	Niet van toepassing	Niet van toepassing	Niet van toepassing	Niet van toepassing	Niet van toepassing	Niet van toepassing	Niet van toepassing	Niet van toepassing	Niet van toepassing	Niet van toepassing
Aansluittype	rond	rond	rond	rond	rond	rond	rond	rond	rond	rond	rond	rond
Aansluitmaat	Ø125 mm	Ø125 mm	Ø125 mm	Ø125 mm	Ø125 mm	Ø125 mm	Ø125 mm	Ø125 mm	220x80 mm	220x80 mm	220x80 mm	220x80 mm
ETIM-productklasse	EC004181	EC004181	EC004181	EC004181	EC004181	EC004181	EC004181	EC004181	EC004181	EC004181	EC004181	EC004181

Type	Beschrijving	Artikelnummer

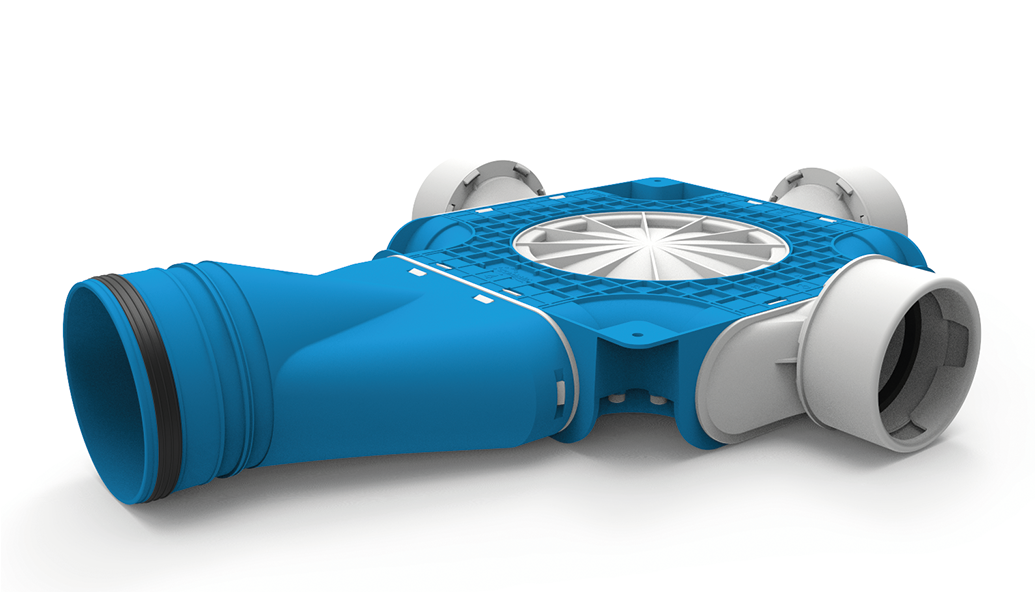

VK90 3 H125	Verdeler 1xK 3xØ90 2xD + HØ125 mm	2005000381
VK90 3 V125	Verdeler 1xK 3xØ90 2xD + VØ125 mm	2005000382
VK90 5 H125	Verdeler 1xK 5xØ90 4xD + HØ125	2005000384

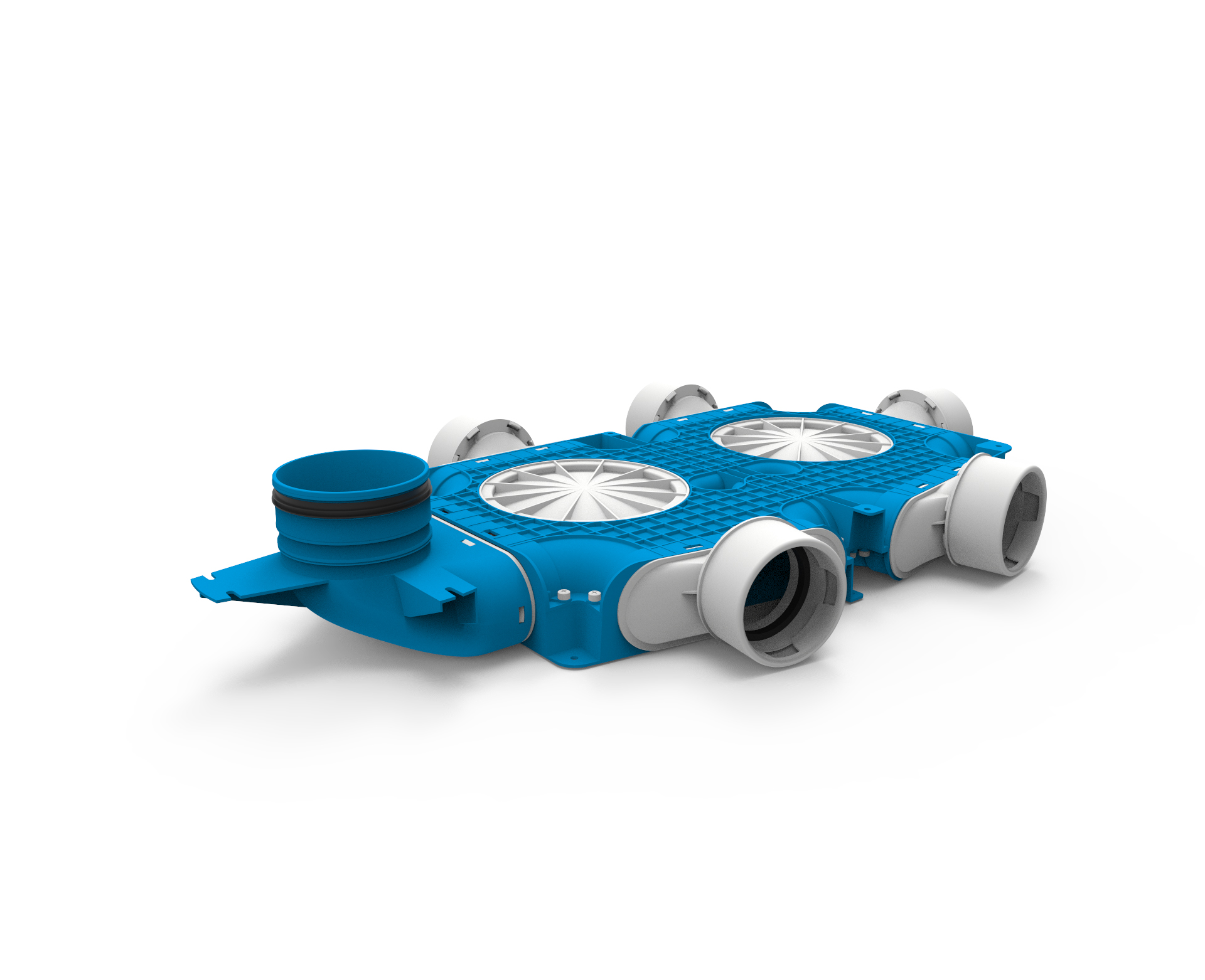

VK90 5 V125	Verdeler 1xK 5xØ90 2xD + VØ125	2005000385

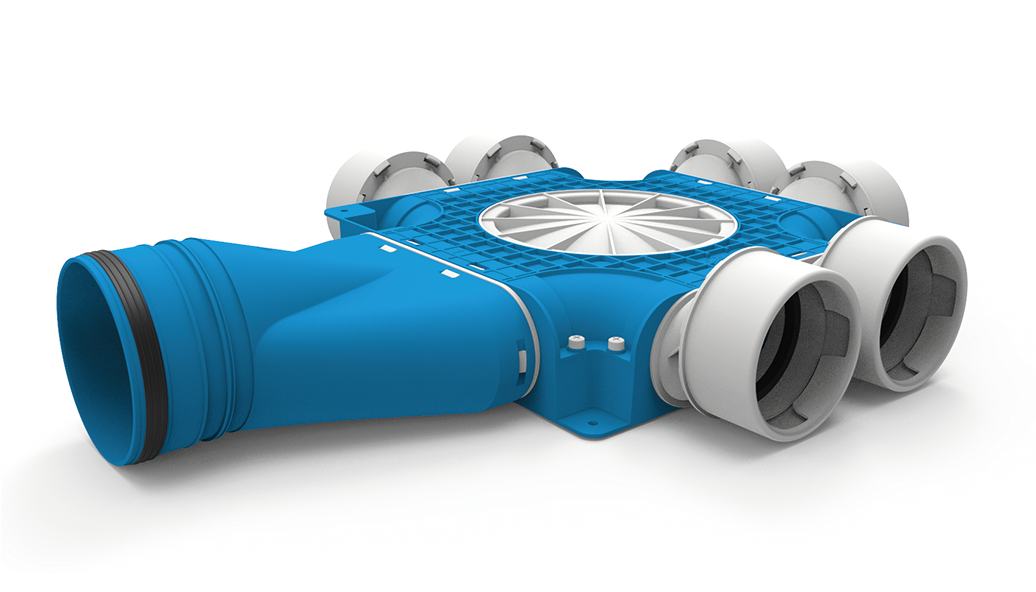

VK290 6 H125	Verdeler 1xK 6xØ90 2xD + HØ125 mm	2005000387

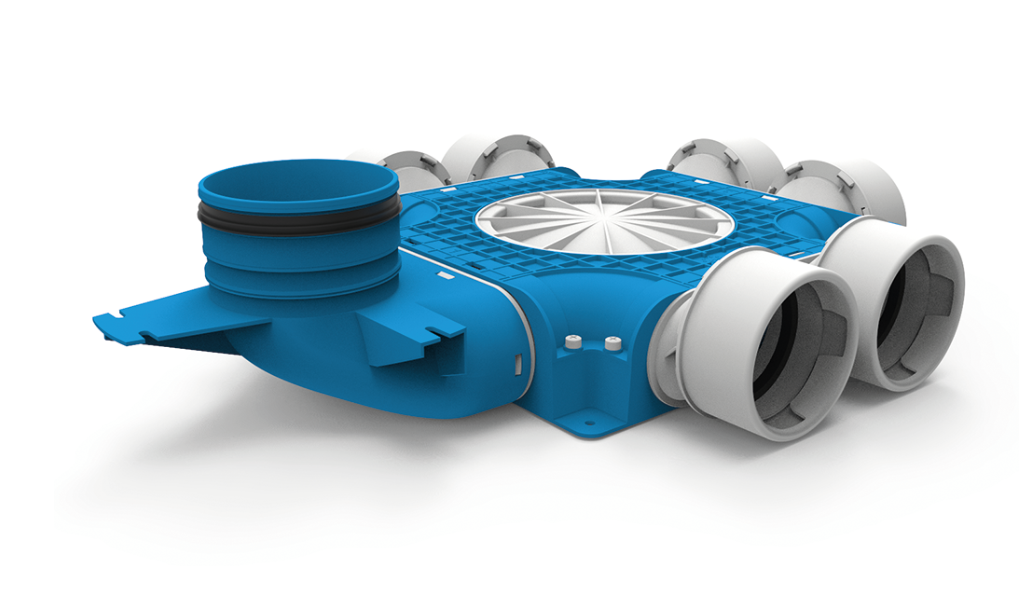

VK290 6 V125	Verdeler 1xK 6Ø90 2xD + VØ125 mm	2005000388
VK290 10 H125	Verdeler 1xK (10 stuks)Ø90 4xD + HØ125 mm	2005000390
VK290 10 V125	Verdeler 1xK (10 stuks)Ø90 4xD + VØ125 mm	2005000391

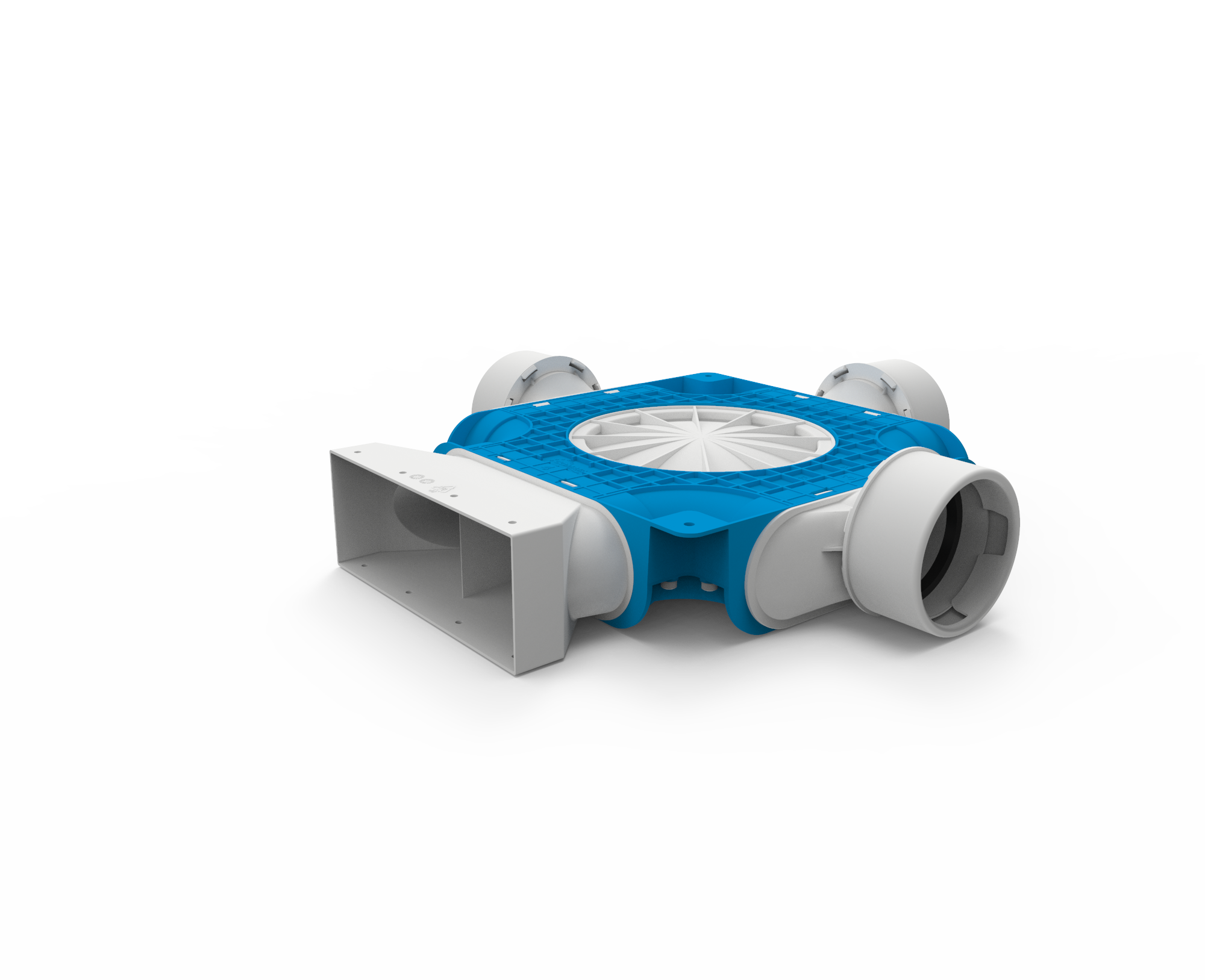

VK90 3 220	Verdeler 1xK220x80 3xØ90 2xD	2005000532

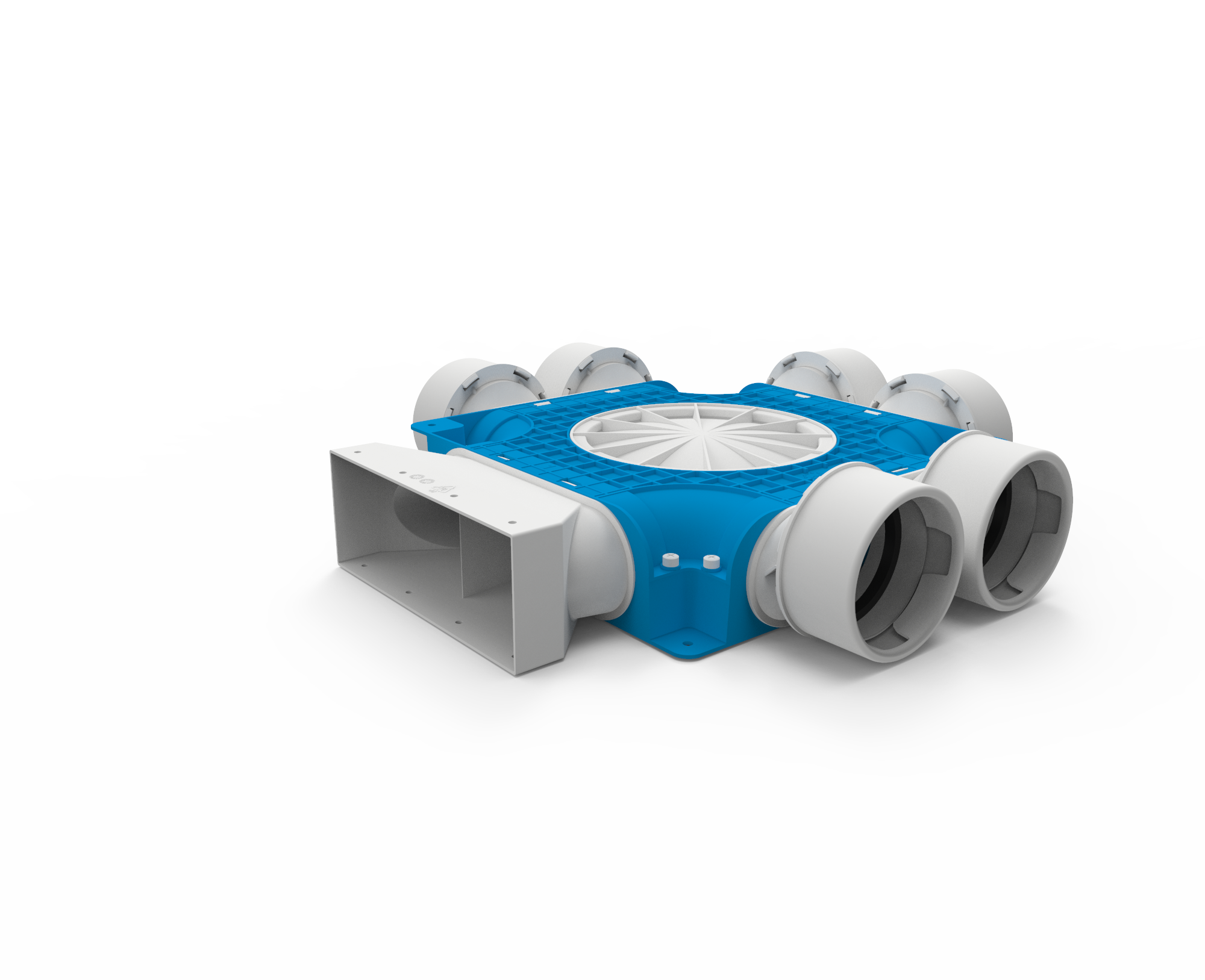

VK290 6 220	Verdeler 1xK220x80 6xØ90 2xD	2005000533
VK90 5 220	Verdeler 1xK220x80 5xØ90 4xD	2005000535

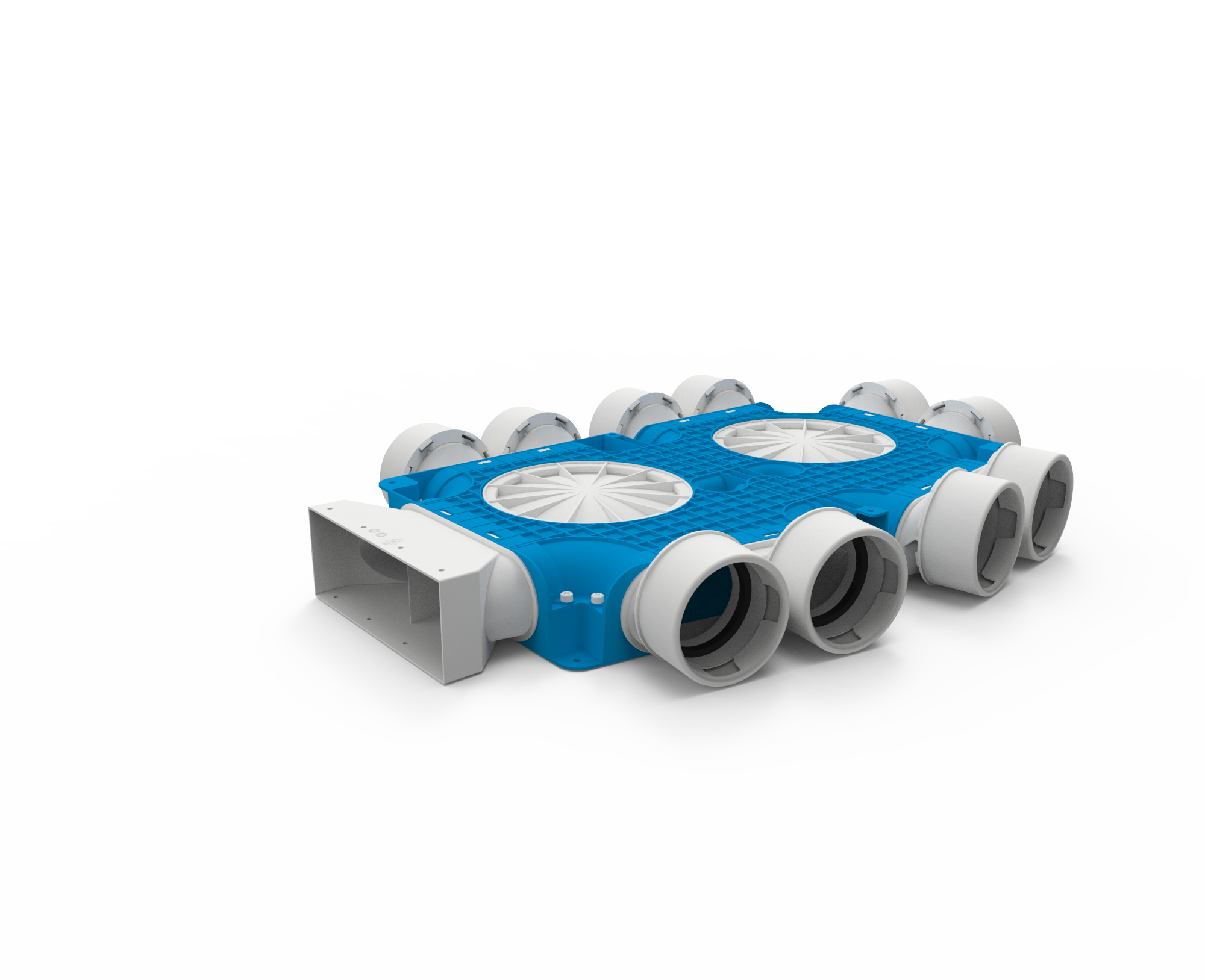

VK290 10 220	Verdeler 1xK220x80 10xØ90 4xD	2005000536
