VTVG 90 Verdeler

Hoofdverdeelbox zijaansluiting 6x90 mm H=80
Hoofdverdeelbox zijaansluiting 12x90 H=80
Hoofdverdeelbox zijaansluiting 12x90 H=80
Hoofdverdeelbox zijaansluiting 6x90 mm H=80
Hoofdverdeelbox zijaansluiting 6x90 mm H=80
Hoofdverdeelbox zijaansluiting 12x90 H=80
Hoofdverdeelbox zijaansluiting 6x90 mm H=80
Hoofdverdeelbox zijaansluiting 12x90 H=80
Hoofdverdeelbox zijaansluiting 12x90 H=80
Hoofdverdeelbox zijaansluiting 6x90 mm H=80
Hoofdverdeelbox zijaansluiting 6x90 mm H=80
Hoofdverdeelbox zijaansluiting 12x90 H=80

Uniflexplus+ hoofdverdeelcollector voor installatie in de stort- of deklaag, of aan het plafond voor de verdeling van lucht in het luchtverdeelsysteem. Hoogte: 80mm | 6 x Ø90mm | ronde aansluiting Ø180mm.

  • Instortverdeler met zijaansluitingen, tuit Ø125 mm;
  • Geschikt voor installatie in betonstort, deklaag of aan het plafond;
  • Beperkte inbouwhoogte van 80 mm;
  • Intrapveilig;
  • Geïntegreerde klikdelen met ingewerkte rubber dichtingen voor perfecte luchtdichtheid;
  • Zijdelingse aansluitingen voor verbinding met eindcollectoren;
  • Inclusief afdichtdoppen en 1 dop Ø125 mm.
VTVG 90 180 VTVG 290 160 VTVG 290 125 VTVG 90 125 VTVG 90 160 VTVG 290 180
Afmetingen (L x B x H) (mm) 509.00 × 755.00 × 125.00 520.00 × 755.00 × 123.00 520.00 × 755.00 × 123.00 509.00 × 755.00 × 125.00 509.00 × 755.00 × 125.00 520.00 × 755.00 × 123.00
Gewicht 3.30 kg 3.70 kg 3.70 kg 3.30 kg 3.30 kg 3.70 kg
Aantal aansluitingen 6 12 12 6 6 12
Aansluiting Ø90 mm Ø90 mm Ø90 mm Ø90 mm Ø90 mm Ø90 mm
Aansluitingsrichting Boven-aansluiting Boven-aansluiting Boven-aansluiting Boven-aansluiting Boven-aansluiting Boven-aansluiting
Aansluittype rond rond rond rond rond rond
Aansluitmaat Ø180 mm Ø160 mm Ø125 mm Ø125 mm Ø160 mm Ø180 mm
ETIM-productklasse EC004181 EC004181 EC004181 EC004181 EC004181 EC004181
Type Beschrijving Artikelnummer

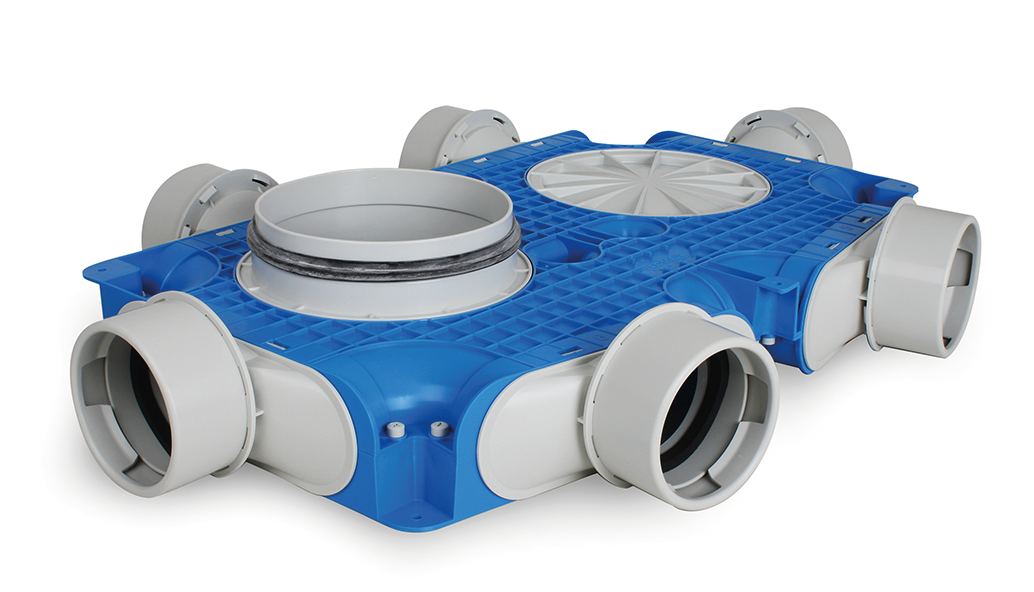

VTVG 90 180 Hoofdverdeelbox zijaansluiting 6x90 mm H=80 2005000058

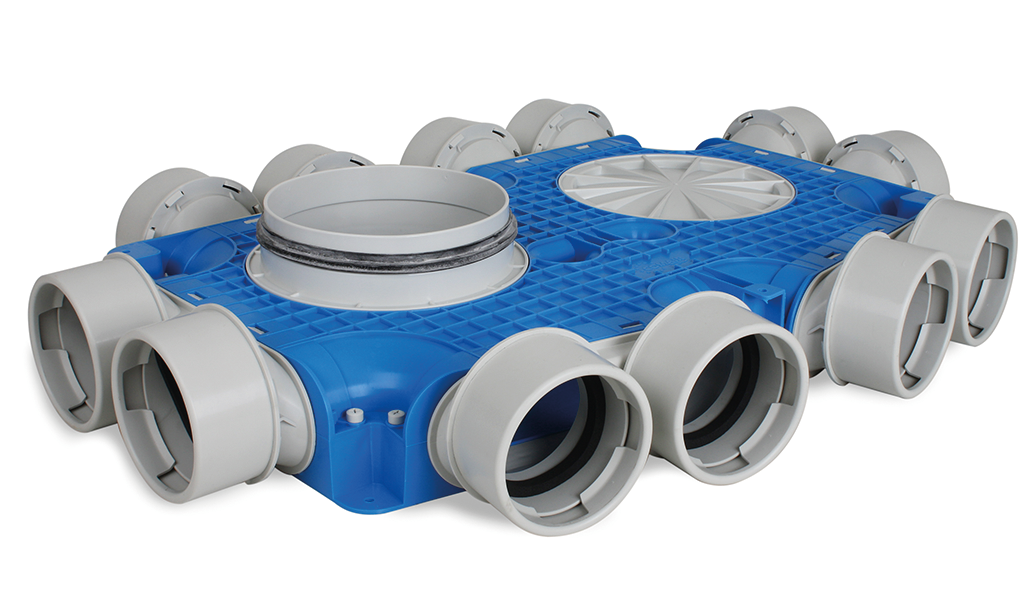

VTVG 290 160 Hoofdverdeelbox zijaansluiting 12x90 H=80 2005000061

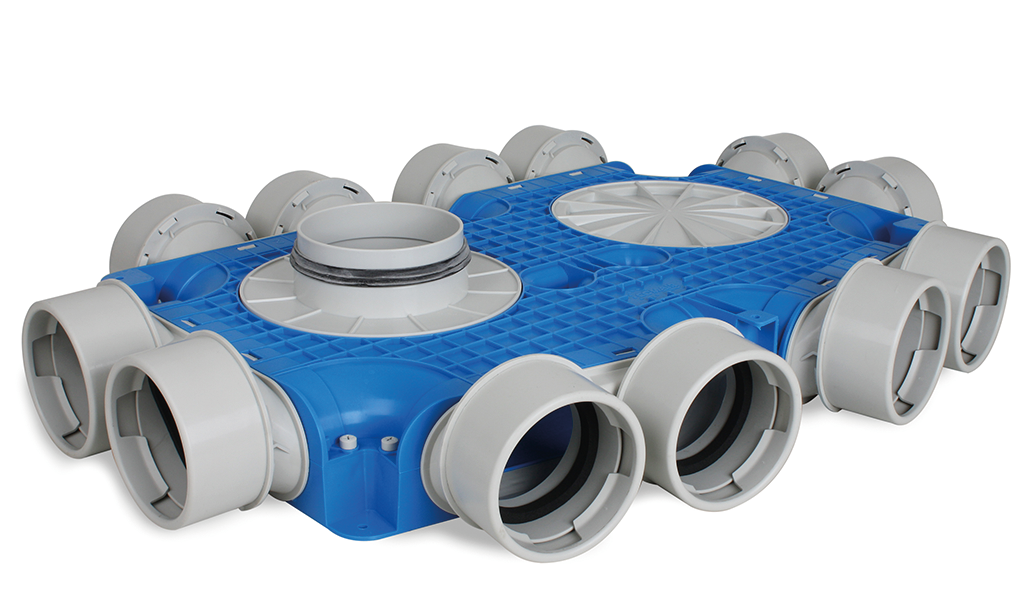

VTVG 290 125 Hoofdverdeelbox zijaansluiting 12x90 H=80 2005000062

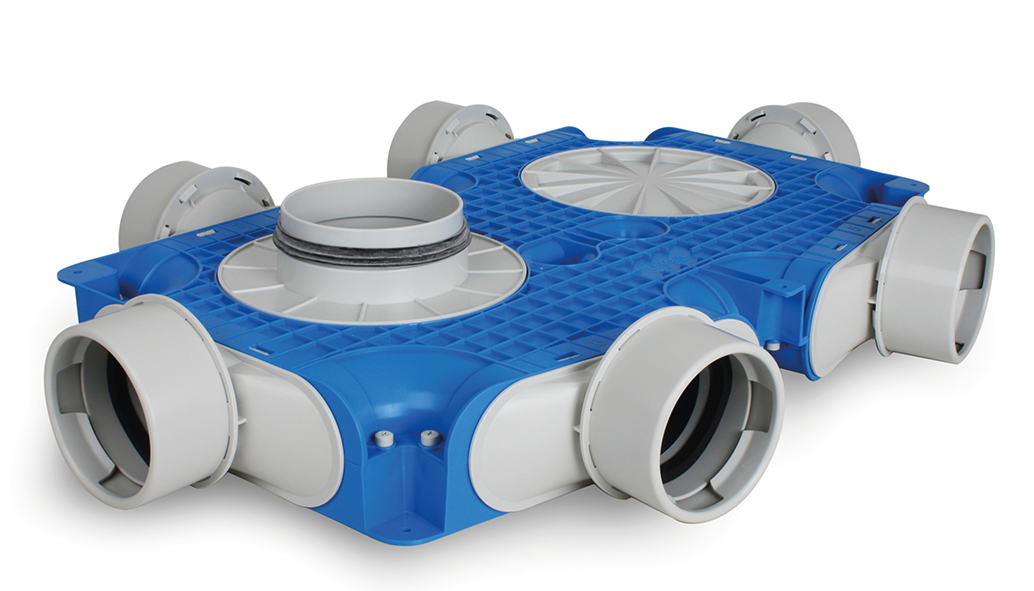

VTVG 90 125 Hoofdverdeelbox zijaansluiting 6x90 mm H=80 2005000221

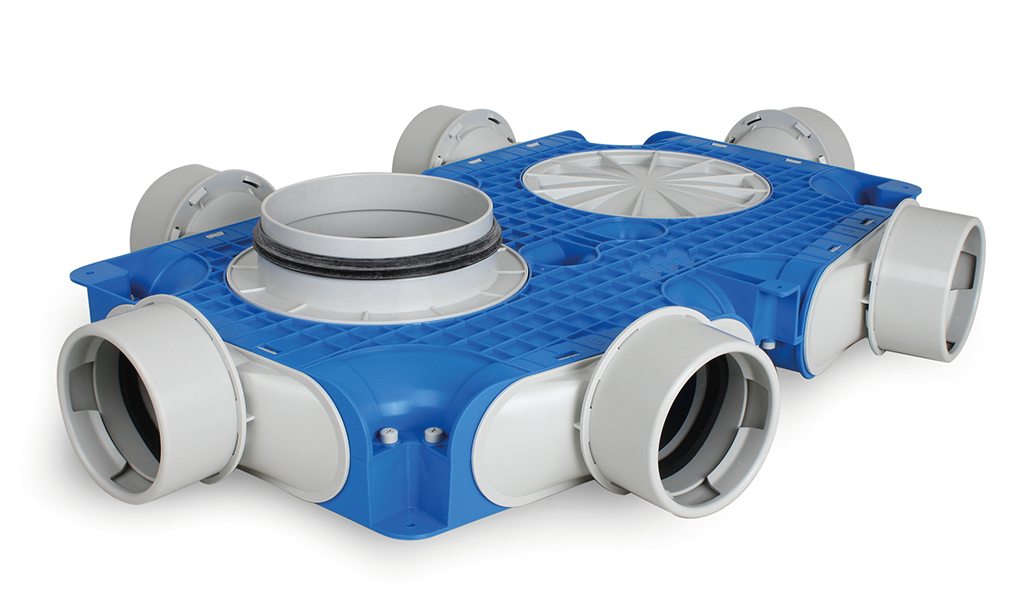

VTVG 90 160 Hoofdverdeelbox zijaansluiting 6x90 mm H=80 2005000222
VTVG 290 180 Hoofdverdeelbox zijaansluiting 12x90 H=80 2005000321
