VVCH 90 Ventielcollector

De Uniflexplus+ ventielcollector voert lucht af of toe in de ruimte. Quasi ieder type ventiel Ø125mm kan worden aangesloten op de meegeleverde stut als doorvoer door de vloer.

Geschikt voor installatie in betonstort, deklaag of aan het plafond;
Beperkte inbouwhoogte;
Intrapveilig;
Geïntegreerde klikdelen met ingewerkte rubber dichtingen;
4 bevestingspunten;
Uitvoering met korte kraag Ø125 mm voor verwerking op breedplaatvloeren;
Inclusief afsluitdoppen.

	VVC70CH 90	VVC70CH 290	VVCH 250 290	VVCH 250 90	VVCHL 250 90	VVCHL 250 290	VVCHS 250 290
Afmetingen (L x B x H) (mm)	300.00 × 260.00 × 151.00	300.00 × 260.00 × 160.00	300.00 × 229.00 × 359.00	300.00 × 260.00 × 359.00	300.00 × 260.00 × 359.00	300.00 × 260.00 × 359.00	260.00 × 160.00 × 300.00
Gewicht	0.45 kg	0.53 kg	0.90 kg	0.80 kg	0.61 kg	0.69 kg	0.55 kg
Aantal aansluitingen	1	2	2	1	1	2	2
Aansluiting	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm	Ø90 mm
Aansluitingsrichting	Zij-aansluiting	Zij-aansluiting	Zij-aansluiting	Zij-aansluiting	Zij-aansluiting	Zij-aansluiting	Zij-aansluiting
Aansluittype	rond	rond	rond	rond	rond	rond	rond
Aansluitmaat	Ø125 mm	Ø125 mm	Ø125 mm	Ø125 mm	Ø125 mm	Ø125 mm	Ø125 mm
ETIM-productklasse	EC004135	EC004135	EC004135	EC004135	EC004135	EC004135	EC004135

Type	Beschrijving	Artikelnummer
VVC70CH 90	Ventielcollector 1xØ90 mm -125 mm met stut zonder ventiel	2005000203
VVC70CH 290	Ventielcollector 2x90-125 met stut zonder ventiel	2005000228

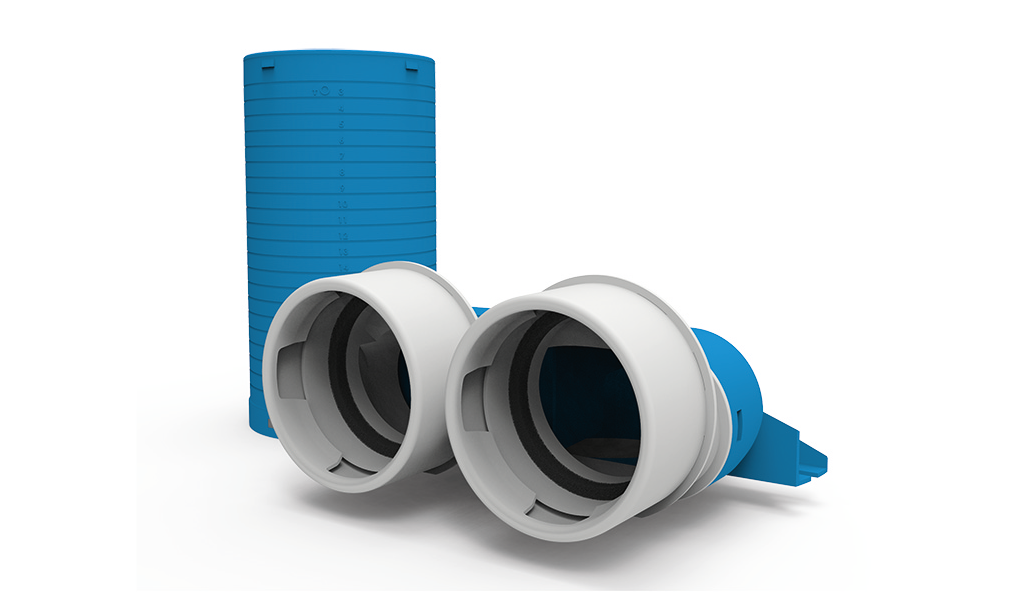

VVCH 250 290	Ventielcollector 2xØ90-125 mm 90° met huls	2005000306

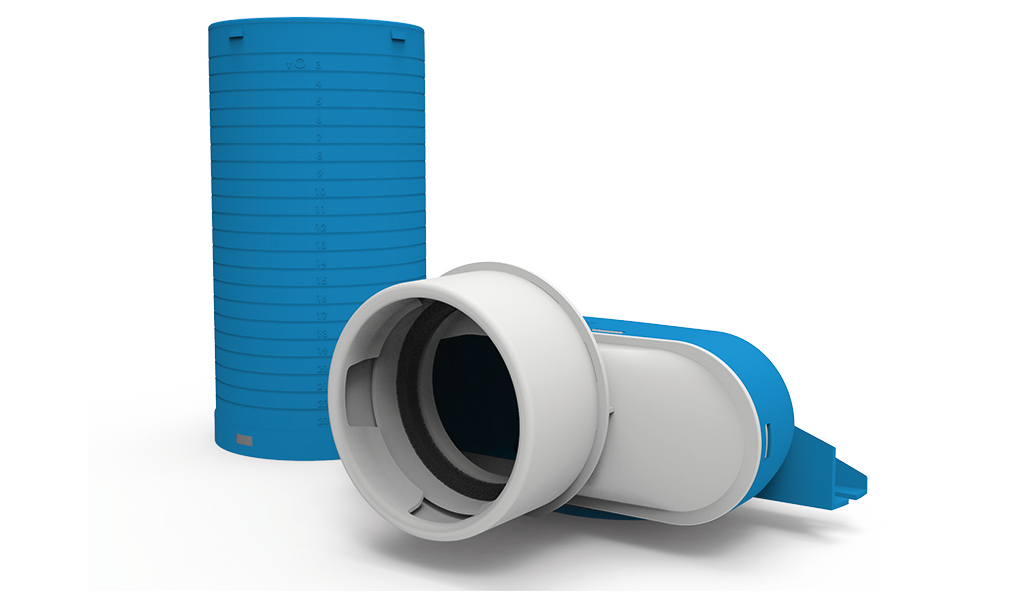

VVCH 250 90	Ventielcollector 1xØ90-125 mm 90° met huls	2005000324
VVCHL 250 90	Ventielcollector 1xØ90 mm-125 mm 90° met huls	2005000461
VVCHL 250 290	Ventielcollector 2xØ90 mm-125 mm 90° met huls	2005000462

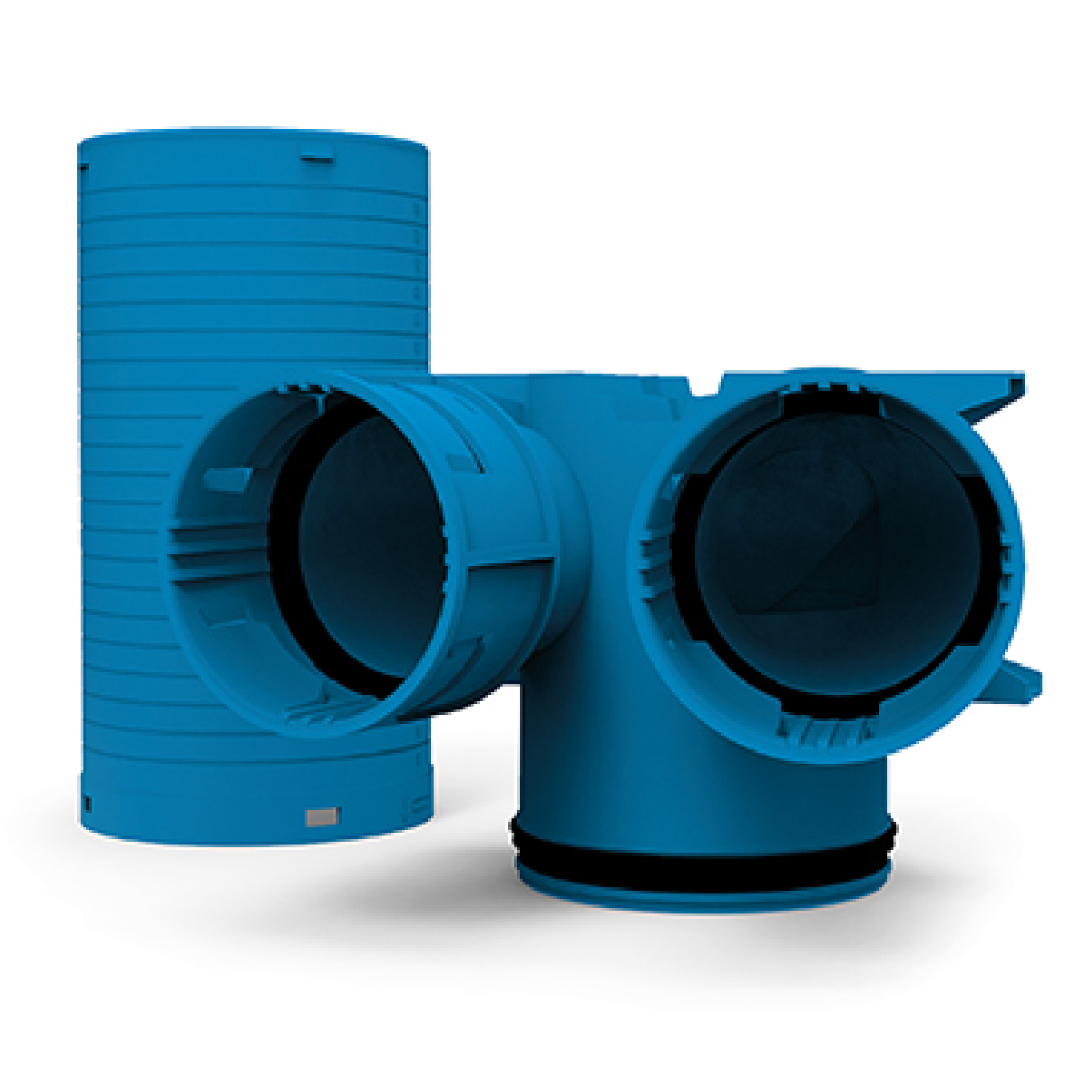

VVCHS 250 290	Ventielcollector 2xØ90-125 mm 90° met huls	2005000544
